PC斜張橋の施工ステップ解析

PC斜張橋の張出し架設による施工ステップのシミュレーション解析を実施しました。

施工ステップ解析では、実際の施工条件と同様に、斜材ケーブルを張り渡しながら主桁ブロックを1ブロックずつ張出し前進していきます。PC鋼材のプレストレス導入や各ステップにおける架設機材の移動・配置を荷重としてモデル化することで、施工条件に応じた詳細な応力状態を評価できます。

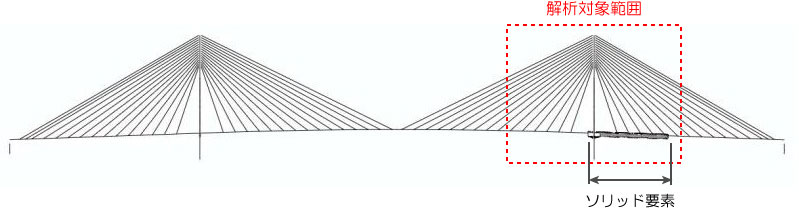

PC斜張橋全体系モデル

PC斜張橋全体系モデル

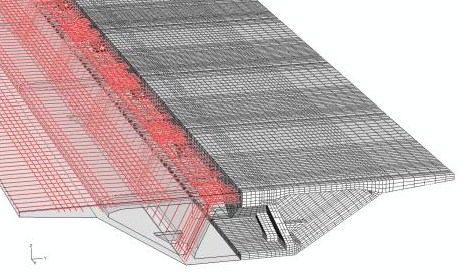

主桁断面モデル図(要素分割およびPC鋼材配置)

主桁断面モデル図(要素分割およびPC鋼材配置)

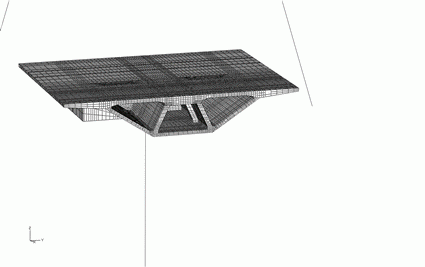

解析ステップイメージ

解析ステップイメージ
