ガス導管の限界変位解析
重要なライフラインの一つであるガスは、その多くが地中に埋設されたガス導管を通じて各家庭まで供給されています。そのため導管には、大規模地震による地盤変位や液状化に伴う側方流動に耐えうる強度が必要とされています。
そこで導管の耐震性能を確保するために、導管を構成する直管や曲管に生じる変形の限界を的確に捉えることを目的とした限界変位解析を実施しました。
曲管および接続直管をシェル要素でモデル化し、内曲げや外曲げの強制変位によって生じる変形挙動や応力・ひずみ分布の算出を行いました。

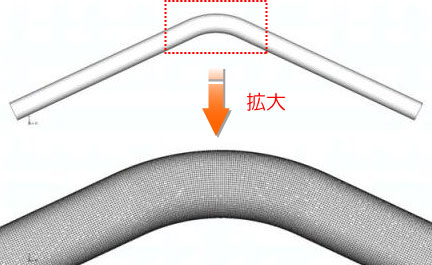

モデル図 |

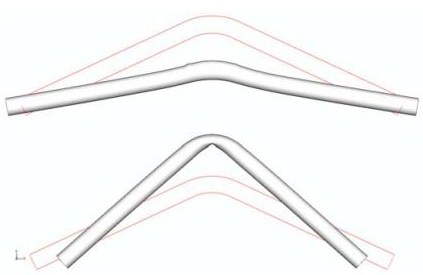

変形図（上段：外曲げ、下段：内曲げ） |

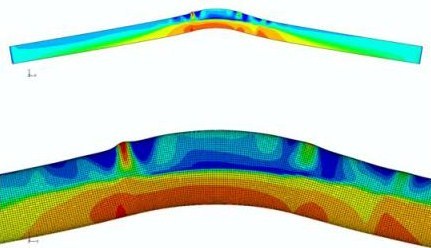

外曲げ ひずみ分布図 |

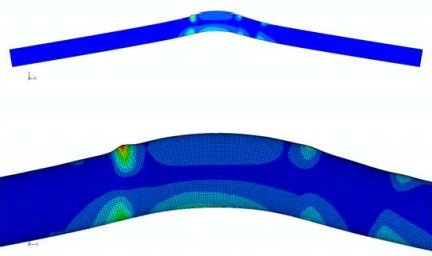

応力分布図 |

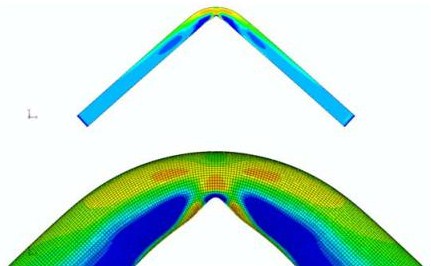

外曲げ ひずみ分布図 |

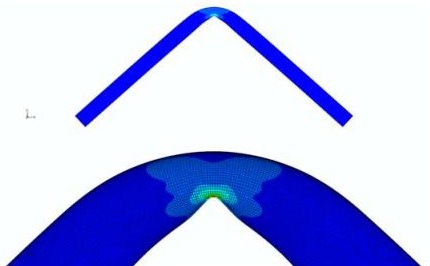

応力分布図 |
