盛土基礎地盤の圧密沈下解析

軟弱地盤上の盛土を対象に、3次元有限要素法による圧密解析を実施しました。圧密解析では間隙水の拡散と応力の連成を考慮しました。

盛土の高さは5mです。基礎地盤として、砂層および粘土層からなる全8層（深度6.4mまで）をモデル化しました。盛土および砂層を弾性材料、粘土層を非線形材料（カムクレイモデル）とし、盛土、地盤最上面および地盤最下面を排水条件としました。

盛土の施工過程を考慮し、盛土築造段階に合わせ有限要素を生成させました。盛土は、開始40日で4mまで盛り立て、8日間の放置期間をとった後の10日間で最後の5mまで盛り立てました。

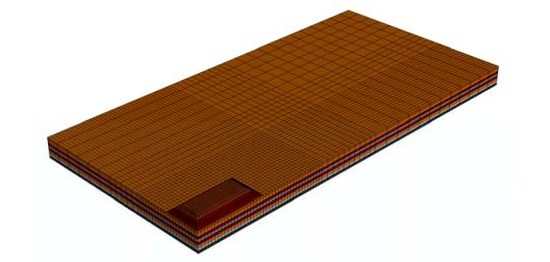

有限要素メッシュ図

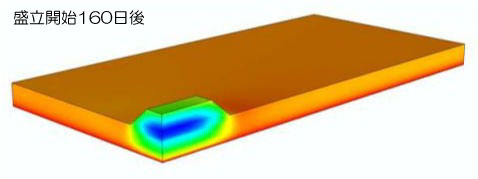

沈下量分布図

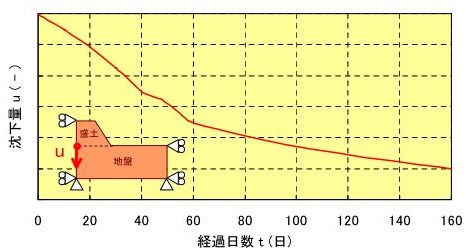

盛土中心における沈下量-時間変位

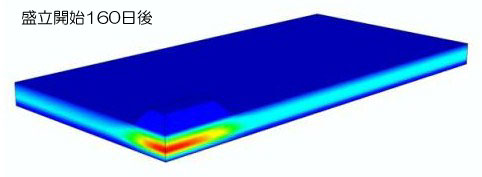

間隙圧分布図
